標準行星減速機

方法蘭行星減速機 JG系列

瀏覽量：

咨詢熱線：135-0009-3281

JG高精密斜齒行星減速機：

一、獨特的法蘭盤輸出方式，獲得更大安裝自由度

二、機身尺寸更短，安裝空間要求低。

三、抵回程間隙，定位更精準。

四、斜齒雙支撐籠式行星減速器架結構，高可靠度，可適應頻繁正反轉。

五、轉架裝配圓推滾子軸承，滿足重載工況要求。

規格范圍：64-200。速比范圍：3-100。精度范圍：1-3arcmin(p1等級)、3-5arcmin(p2等級)、5-7arcmin(p3等級)。

立即咨詢

詳情描述

● 獨立的法蘭盤輸出方式，獲得更大的安裝自由度。
● 機身尺寸更短，安裝空間要求低。
● 低回程間隙，定位更精準
● 雙支撐籠式行星架結構，擁有高可靠度，可適應頻繁正反轉。
● 轉架裝配圓錐滾子軸承，滿足重載工況要求。
規格范圍：60-180
速比范圍：3-100
精度范圍：1-3arcmin（P1級）
3-5arcmin（P2級）
5-8arcmin（P3級）

JG方法蘭行星減速機系列
JG	90	L1	5	P1
產品系列	產品規格	級數	傳動比	背隙	輸出形式
	64、90、110、140、200	L1:=1級 L2:=2級	L1: 3、4、5、7、10 L2: 20、25、40、50、80、100	P1=精密間隙 P2=標注間隙	S1=光軸輸出無=帶鍵輸出	電機制造商及規格型號。也可以直接提供輸出連接尺寸

技術參數 / 規格				JG64	JG90	JG110
扭矩			Nm	1.5倍額定扭矩
緊急制動扭矩			Nm	2.5倍額定扭矩
容許徑向力			N	680	1750	3100
容許軸向力			N	340	875	1250
抗鈕剛性			Nm/arcmin	13	31	82
最大輸入轉速			rpm	6000	6000	4500-6000
額定輸入轉速			rpm	3300-5500	2600-4500	2300-4200
噪音			dB	≤58	≤60	≤65
平均壽命			h	20000
滿載效率			%	L1 ≥ 95%　 L2 ≥ 90%
回程間隙	P1	L1	arcmin	≤3	≤3	≤3
	P1	L2	arcmin	≤5	≤5	≤5
	P2	L1	arcmin	≤5	≤5	≤5
	P2	L2	arcmin	≤8	≤8	≤8
轉動慣量	L1	4	Kg.c㎡	0.13	0.51	2.84
		5	Kg.c㎡	0.13	0.47	2.71
		7	Kg.c㎡	0.13	0.45	2.62
		10	Kg.c㎡	0.03	0.44	2.57
	L2	20	Kg.c㎡	0.03	0.23	0.47
		25	Kg.c㎡	0.03	0.23	0.47
		35	Kg.c㎡	0.03	0.23	0.47
		40	Kg.c㎡	0.03	0.23	0.47
		50	Kg.c㎡	0.03	0.20	0.44
		70	Kg.c㎡	0.03	0.20	0.44
		100	Kg.c㎡	0.03	0.20	0.44

技術參數 / 規格			JG64	JG90	JG110
	級數	速比	JG64	JG90	JG110
額定扭矩（Nm） TN	L1	4	40	110	210
		5	40	110	210
		7	40	90	200
		10	18	60	120
	L2	20	40	110	210
		25	40	110	210
		35	40	110	210
		40	40	110	210
		50	40	110	210
		70	40	90	200
		100	18	60	120
防護等級		IP65
環境溫度		90℃至-10℃
重量（Kg）	L1		1.3	3.4	7.1
重量（Kg）	L2		1.9	4.7	9.5

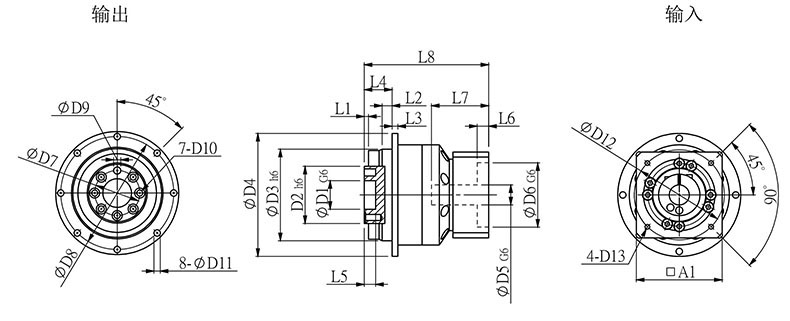

機型/代號	JG-L1
	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	D11	D12	D13	L1	L2	L3	L4	L5	L6	L7	L8	A1
JG64-L1	20	40	64	86	14	50	31.5	79	七孔一銷		4.5	70	M4	3	7	4	19.5	8	4	32.5	81	60
									5	7-M5
JG90-L1	31.5	63	90	118	19	70	50	109	七孔一銷		5.5	90	M5	6	10	7	30	12	6	43	105.5	90
									6	7-M6
JG110-L1	40	80	110	145	22	110	63	135	十一孔一銷		5.5	145	M8	6	10	8	29	13	7	59.5	139	120
									6	11-M6
客戶定制

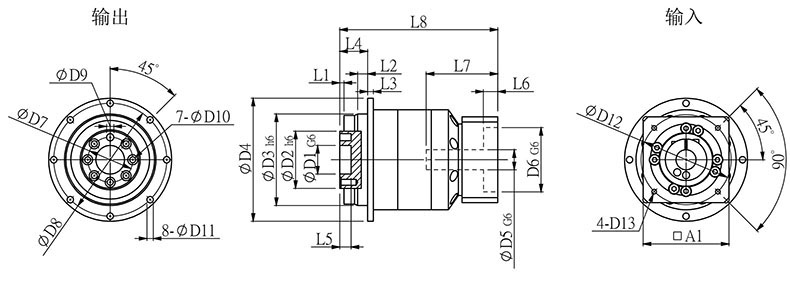

機型/代號	JG-L2
	D1	D2	D3	D4	D5	D6	D7	D8	D9	D10	D11	D12	D13	L1	L2	L3	L4	L5	L6	L7	L8	A1
JG64-L2	20	40	64	86	14	50	31.5	79	七孔一銷		4.5	70	M4	3	7	4	19.5	8	4	32.5	104.5	60
									5	7-M5
JG90-L2	31.5	63	90	118	19	70	50	109	七孔一銷		5.5	90	M5	6	10	7	30	12	6	43	135	90
									6	7-M6
JG110-L2	40	80	110	145	22	110	63	135	十一孔一銷		5.5	145	M8	6	10	8	29	13	7	59.5	173	120
									6	11-M6
客戶定制

方法蘭行星減速機 JG系列應用行業：包裝機械、龍門機床設備、激光雕刻設備、機器人設備、木工機械、印刷機、雕花機、精密涂布機、伺服彎管機、數控彈簧機等自動化程度較高設備。包裝機械減速機、低背隙高精密減速機、高精密行星減速機、斜齒輪雙級減速機，伺服減速機生產廠家中德合資JC伺服減速器品質保證、行業應用廣泛、規格種類齊全。廠家直銷電聯13925755716。
